    • world101W
      world101
      last edited by world101

      Here is an example of a project that utilizes ESP-Now for point-to-point communication between two M5Stack products. The M5StickC with ENV Unit is the Sender (transmitter) sending temperature and battery information to the M5Stack core (Receiver).

      Features:

      • Temperature reporting from the Sender with high temperature alarm beeps and visuals on the Receiver
      • Battery voltage reporting on the Sender (voltage value and icon) with low battery alert on the Receiver
      • Visual indicator on the Sender when data is being sent: The LED is on when sending data. Toggle button B on the M5StickC to turn the LED indicator on/off. When off, the temperature is displayed in red text to still give a visual indicator when the device is sending data.
      • Audible indicator on the Receiver when the data is received: Volume +/- and Mute controls are available. Single beep tells the user the temperature is below the threshold (default is 160 degrees F). Triple beep tells the user the temperature is above the threshold.
      • Visual indicator on the Receiver when the temperature is above the threshold: The temperature text is displayed red when the temperature is too high.
      • Non-blocking code with the use of timers and callbacks instead of loops and waits

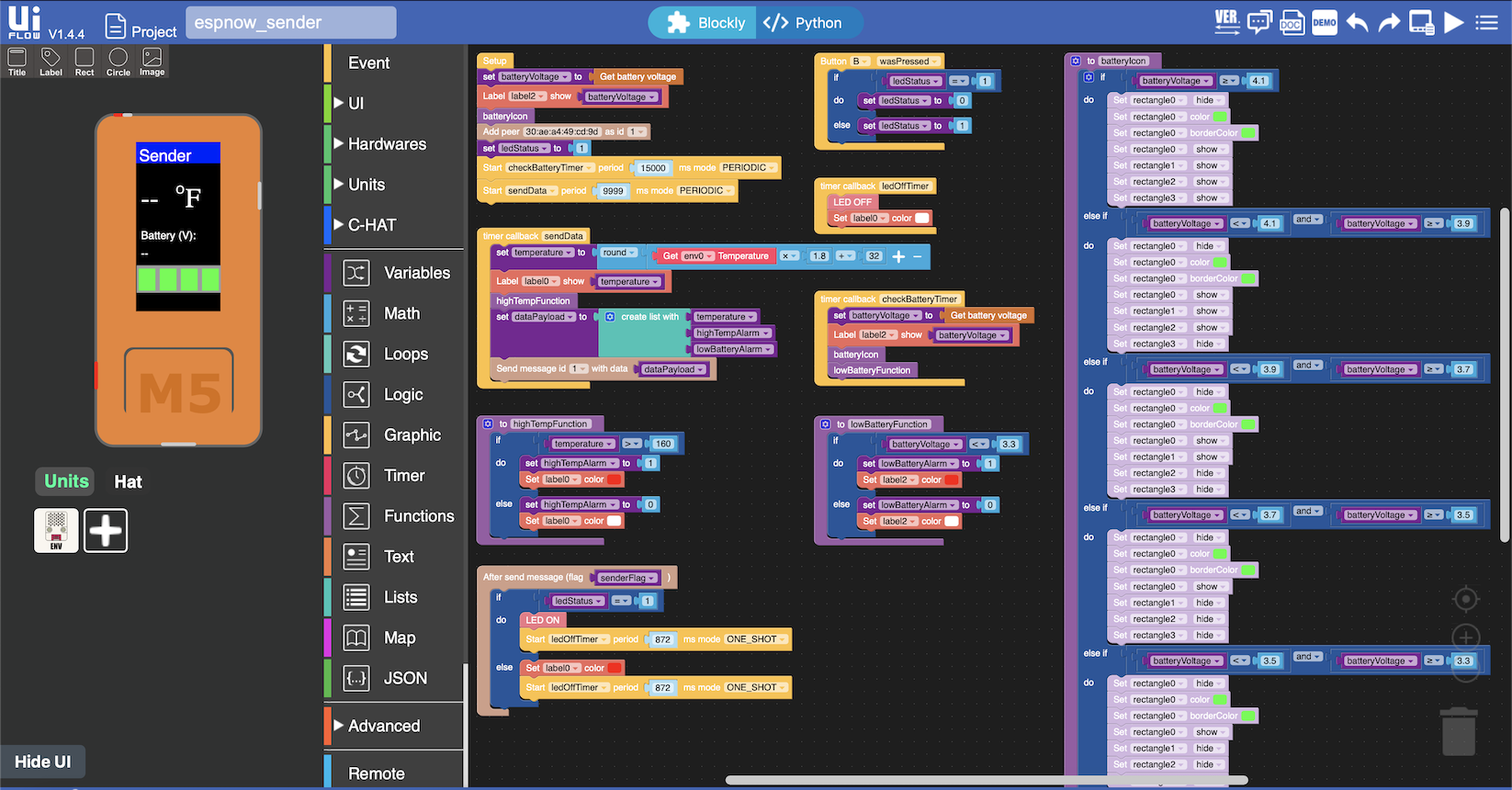

      Sender uiFlow (file):

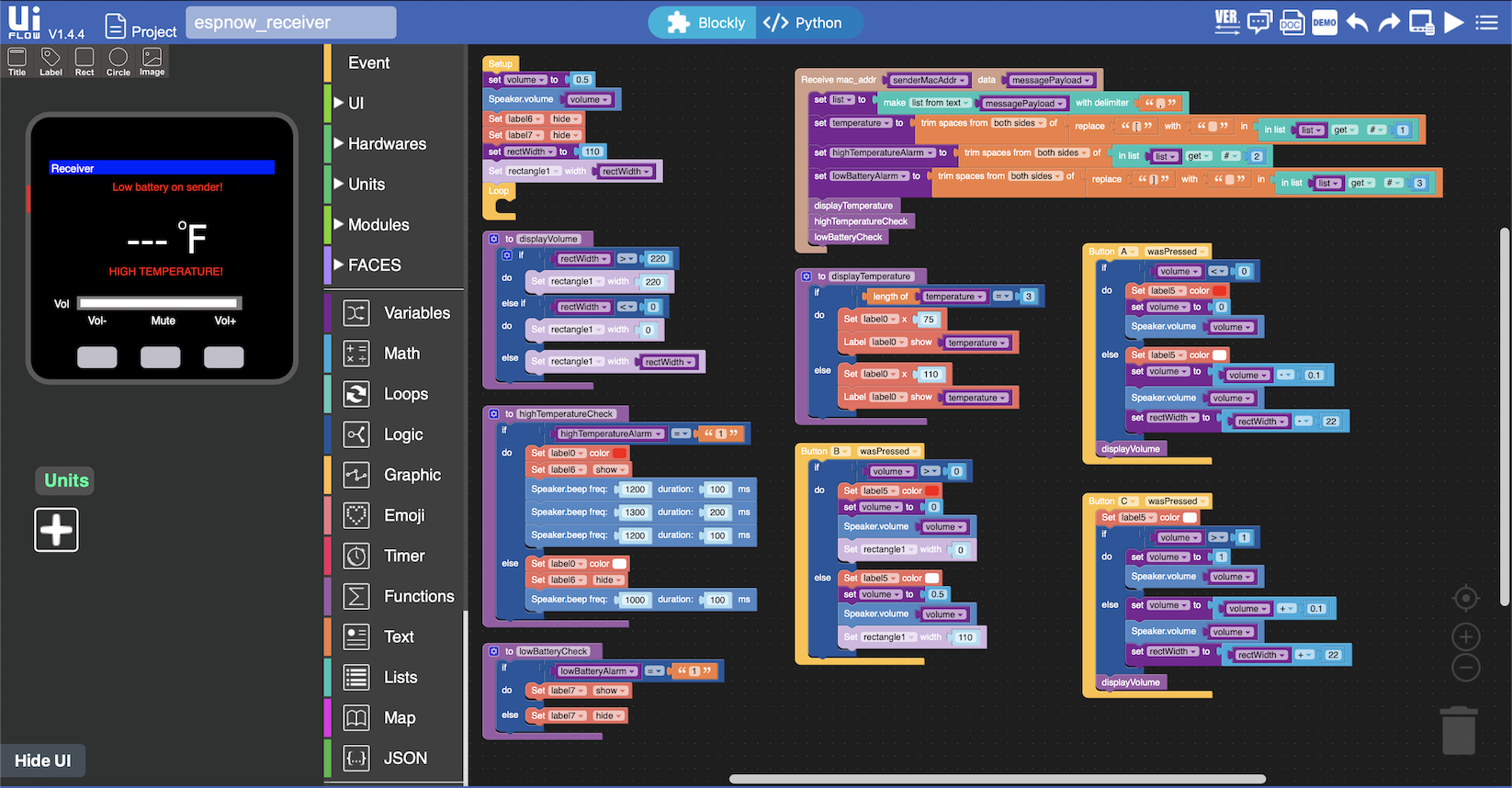

      Receiver uiFlow (file):

      Sender Python code:

      from m5stack import *
      from m5ui import *
      from uiflow import *
      import espnow
      import wifiCfg
      import unit

      setScreenColor(0x000000)
      env0 = unit.get(unit.ENV, unit.PORTA)



      wifiCfg.wlan_ap.active(True)
      espnow.init()
      title0 = M5Title(title="Sender", x=3 , fgcolor=0xFFFFFF, bgcolor=0x0000FF)
      label0 = M5TextBox(5, 40, "--", lcd.FONT_DejaVu24,0xFFFFFF, rotate=0)
      rectangle4 = M5Rect(1, 117, 79, 25, 0x9d9d9d, 0x9d9d9d)
      label1 = M5TextBox(5, 83, "Battery (V):", lcd.FONT_DefaultSmall,0xFFFFFF, rotate=0)
      rectangle0 = M5Rect(3, 120, 15, 20, 0x33ff33, 0x33ff33)
      rectangle1 = M5Rect(23, 120, 15, 20, 0x33ff33, 0x33ff33)
      rectangle2 = M5Rect(43, 120, 15, 20, 0x33ff33, 0x33ff33)
      rectangle3 = M5Rect(63, 120, 15, 20, 0x33ff33, 0x33ff33)
      label2 = M5TextBox(5, 100, "--", lcd.FONT_DefaultSmall,0xFFFFFF, rotate=0)
      label3 = M5TextBox(38, 40, "O", lcd.FONT_DefaultSmall,0xFFFFFF, rotate=0)
      label4 = M5TextBox(47, 40, "F", lcd.FONT_DejaVu24,0xFFFFFF, rotate=0)

      import math

      senderFlag = None
      temperature = None
      batteryVoltage = None
      ledStatus = None
      highTempAlarm = None
      lowBatteryAlarm = None
      dataPayload = None

      def batteryIcon():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        if batteryVoltage >= 4.1:
          rectangle0.hide()
          rectangle0.setBgColor(0x33ff33)
          rectangle0.setBorderColor(0x33ff33)
          rectangle0.show()
          rectangle1.show()
          rectangle2.show()
          rectangle3.show()
        elif batteryVoltage < 4.1 and batteryVoltage >= 3.9:
          rectangle0.hide()
          rectangle0.setBgColor(0x33ff33)
          rectangle0.setBorderColor(0x33ff33)
          rectangle0.show()
          rectangle1.show()
          rectangle2.show()
          rectangle3.hide()
        elif batteryVoltage < 3.9 and batteryVoltage >= 3.7:
          rectangle0.hide()
          rectangle0.setBgColor(0x33ff33)
          rectangle0.setBorderColor(0x33ff33)
          rectangle0.show()
          rectangle1.show()
          rectangle2.hide()
          rectangle3.hide()
        elif batteryVoltage < 3.7 and batteryVoltage >= 3.5:
          rectangle0.hide()
          rectangle0.setBgColor(0x33ff33)
          rectangle0.setBorderColor(0x33ff33)
          rectangle0.show()
          rectangle1.hide()
          rectangle2.hide()
          rectangle3.hide()
        elif batteryVoltage < 3.5 and batteryVoltage >= 3.3:
          rectangle0.hide()
          rectangle0.setBgColor(0x33ff33)
          rectangle0.setBorderColor(0x33ff33)
          rectangle0.show()
          rectangle1.hide()
          rectangle2.hide()
          rectangle3.hide()
        else:
          rectangle0.hide()
          rectangle0.setBgColor(0xff0000)
          rectangle0.setBorderColor(0xff0000)
          rectangle0.show()
          rectangle1.hide()
          rectangle2.hide()
          rectangle3.hide()

      def highTempFunction():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        if temperature > 160:
          highTempAlarm = 1
          label0.setColor(0xff0000)
        else:
          highTempAlarm = 0
          label0.setColor(0xffffff)

      def lowBatteryFunction():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        if batteryVoltage < 3.3:
          lowBatteryAlarm = 1
          label2.setColor(0xff0000)
        else:
          lowBatteryAlarm = 0
          label2.setColor(0xffffff)



      def send_cb(flag):
        global senderFlag,temperature,batteryVoltage,ledStatus,highTempAlarm,lowBatteryAlarm,dataPayload
        senderFlag = flag
        if ledStatus == 1:
          M5Led.on()
          timerSch.run('ledOffTimer', 872, 0x01)
        else:
          label0.setColor(0xff0000)
          timerSch.run('ledOffTimer', 872, 0x01)

        pass
      espnow.send_cb(send_cb)


      def buttonB_wasPressed():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        if ledStatus == 1:
          ledStatus = 0
        else:
          ledStatus = 1
        pass
      btnB.wasPressed(buttonB_wasPressed)

      @timerSch.event('ledOffTimer')
      def tledOffTimer():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        M5Led.off()
        label0.setColor(0xffffff)
        pass

      @timerSch.event('sendData')
      def tsendData():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        temperature = round((env0.temperature) * 1.8 + 32)
        label0.setText(str(temperature))
        highTempFunction()
        dataPayload = [temperature, highTempAlarm, lowBatteryAlarm]
        espnow.send(id=1, data=str(dataPayload))
        pass

      @timerSch.event('checkBatteryTimer')
      def tcheckBatteryTimer():
        global senderFlag, temperature, batteryVoltage, ledStatus, highTempAlarm, lowBatteryAlarm, dataPayload
        batteryVoltage = axp.getBatVoltage()
        label2.setText(str(batteryVoltage))
        batteryIcon()
        lowBatteryFunction()
        pass


      batteryVoltage = axp.getBatVoltage()
      label2.setText(str(batteryVoltage))
      batteryIcon()
      espnow.add_peer('30:ae:a4:49:cd:9d', id=1)
      ledStatus = 1
      timerSch.run('checkBatteryTimer', 15000, 0x00)
      timerSch.run('sendData', 9999, 0x00)


      Receiver Python code:

      from m5stack import *
      from m5ui import *
      from uiflow import *
      import espnow
      import wifiCfg

      setScreenColor(0x000000)



      wifiCfg.wlan_ap.active(True)
      espnow.init()
      title0 = M5Title(title="Receiver", x=3 , fgcolor=0xFFFFFF, bgcolor=0x0000ff)
      label0 = M5TextBox(110, 85, "---", lcd.FONT_DejaVu56,0xFFFFFF, rotate=0)
      label6 = M5TextBox(85, 150, "HIGH TEMPERATURE!", lcd.FONT_Default,0xff0000, rotate=0)
      label7 = M5TextBox(90, 30, "Low battery on sender!", lcd.FONT_Default,0xff0000, rotate=0)
      rectangle0 = M5Rect(40, 194, 233, 18, 0x7e7c7c, 0x7e7c7c)
      label1 = M5TextBox(183, 85, "O", lcd.FONT_Default,0xFFFFFF, rotate=0)
      label10 = M5TextBox(7, 196, "Vol", lcd.FONT_Default,0xffffff, rotate=0)
      label2 = M5TextBox(194, 85, "F", lcd.FONT_DejaVu56,0xFFFFFF, rotate=0)
      rectangle1 = M5Rect(45, 198, 220, 10, 0xFFFFFF, 0xFFFFFF)
      label3 = M5TextBox(55, 220, "Vol-", lcd.FONT_Default,0xFFFFFF, rotate=0)
      label4 = M5TextBox(235, 220, "Vol+", lcd.FONT_Default,0xFFFFFF, rotate=0)
      label5 = M5TextBox(145, 220, "Mute", lcd.FONT_Default,0xFFFFFF, rotate=0)

      senderMacAddr = None
      messagePayload = None
      list2 = None
      volume = None
      temperature = None
      highTemperatureAlarm = None
      rectWidth = None
      lowBatteryAlarm = None

      def displayVolume():
        global senderMacAddr, messagePayload, list2, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        if rectWidth > 220:
          rectangle1.setSize(width=220)
        elif rectWidth < 0:
          rectangle1.setSize(width=0)
        else:
          rectangle1.setSize(width=rectWidth)

      def displayTemperature():
        global senderMacAddr, messagePayload, list2, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        if len(temperature) == 3:
          label0.setPosition(x=75)
          label0.setText(str(temperature))
        else:
          label0.setPosition(x=110)
          label0.setText(str(temperature))

      def highTemperatureCheck():
        global senderMacAddr, messagePayload, list2, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        if highTemperatureAlarm == '1':
          label0.setColor(0xff0000)
          label6.show()
          speaker.tone(1200, 100)
          speaker.tone(1300, 200)
          speaker.tone(1200, 100)
        else:
          label0.setColor(0xffffff)
          label6.hide()
          speaker.tone(1000, 100)

      def lowBatteryCheck():
        global senderMacAddr, messagePayload, list2, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        if lowBatteryAlarm == '1':
          label7.show()
        else:
          label7.hide()



      def recv_cb(_):
        global senderMacAddr,messagePayload,list,volume,temperature,highTemperatureAlarm,rectWidth,lowBatteryAlarm
        senderMacAddr, _, messagePayload = espnow.recv_data(encoder='str')
        list2 = messagePayload.split(',')
        temperature = list2[0].replace('[', '').strip()
        highTemperatureAlarm = list2[1].strip()
        lowBatteryAlarm = list2[2].replace(']', '').strip()
        displayTemperature()
        highTemperatureCheck()
        lowBatteryCheck()

        pass
      espnow.recv_cb(recv_cb)


      def buttonA_wasPressed():
        global senderMacAddr, messagePayload, list, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        if volume < 0:
          label5.setColor(0xff0000)
          volume = 0
          speaker.setVolume(volume)
        else:
          label5.setColor(0xffffff)
          volume = volume - 0.1
          speaker.setVolume(volume)
          rectWidth = rectWidth - 22
        displayVolume()
        pass
      btnA.wasPressed(buttonA_wasPressed)

      def buttonB_wasPressed():
        global senderMacAddr, messagePayload, list, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        if volume > 0:
          label5.setColor(0xff0000)
          volume = 0
          speaker.setVolume(volume)
          rectangle1.setSize(width=0)
        else:
          label5.setColor(0xffffff)
          volume = 0.5
          speaker.setVolume(volume)
          rectangle1.setSize(width=110)
        pass
      btnB.wasPressed(buttonB_wasPressed)

      def buttonC_wasPressed():
        global senderMacAddr, messagePayload, list, volume, temperature, highTemperatureAlarm, rectWidth, lowBatteryAlarm
        label5.setColor(0xffffff)
        if volume > 1:
          volume = 1
          speaker.setVolume(volume)
        else:
          volume = volume + 0.1
          speaker.setVolume(volume)
          rectWidth = rectWidth + 22
        displayVolume()
        pass
      btnC.wasPressed(buttonC_wasPressed)


      volume = 0.5
      speaker.setVolume(volume)
      label6.hide()
      label7.hide()
      rectWidth = 110
      rectangle1.setSize(width=rectWidth)
      while True:
        wait_ms(2)
